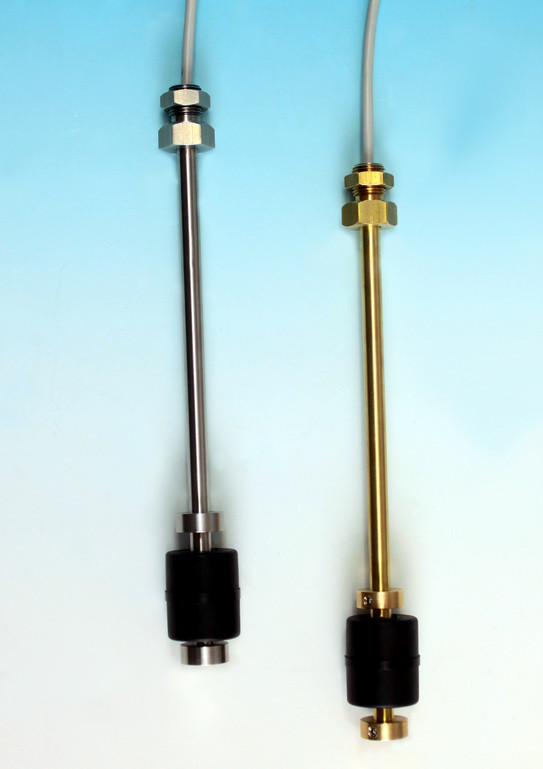

Pływakowy czujnik poziomu
PCP PC1 - G 1/4' B
Materiały stykające się z medium:
- przyłącze:
MO58
CrNi
- rura prowadząca:
MO58
CrNi
- pływak:
PP
Max. ilość poziomów sygnalizacji:
- zwierny: 3
Stopień ochrony: IP-68
- przyłącze:
MO58
CrNi
- rura prowadząca:
MO58
CrNi
- pływak:
PP
Max. ilość poziomów sygnalizacji:
- zwierny: 3
Stopień ochrony: IP-68
Schemat połaczenia kontaktronów
w stanie niedziałania magnesu
w stanie niedziałania magnesu
Sposób połączenia i identyfikacji przewodów:
1. biały
2. brązowy
3. zielony
4. żółty
1. biały
2. brązowy
3. zielony
4. żółty
Sposób identyfikacji
1 - typ przyłącza: G ¼' B
2 - rura prowadząca:
M - MO58
H - CrNi
3 - typ pływaka: PC2 - ø29
4 - ciężar właściwy medium g>0,75 g/cm3
5 - funkcje kontaktronów:
z - zamykająca; o - otwierająca

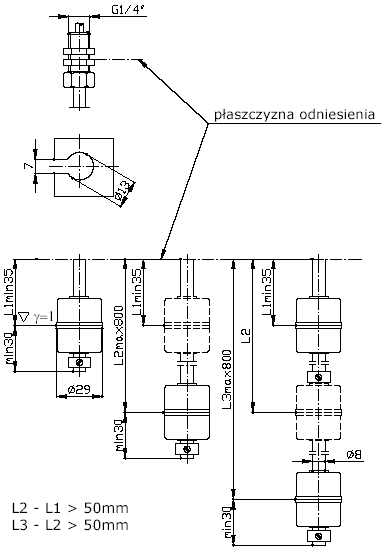

6 - odległość poziomów sygnalizacji od płaszczyzny odniesienia:
........... - pierwszy poziom
........... - drugi poziom
........... - trzeci poziom
1 - typ przyłącza: G ¼' B
2 - rura prowadząca:
M - MO58
H - CrNi
3 - typ pływaka: PC2 - ø29
4 - ciężar właściwy medium g>0,75 g/cm3
5 - funkcje kontaktronów:
z - zamykająca; o - otwierająca
6 - odległość poziomów sygnalizacji od płaszczyzny odniesienia:
........... - pierwszy poziom
........... - drugi poziom
........... - trzeci poziom
Przykład zamówienia
Pływakowy czujnik poziomutypu G ¼' B, rura prowadząca CrNi, ciężar właściwy medium 1 g/cm3, dwa kontaktrony zwierne, pierwszy poziom sygnalizacji 100 mm - w funkcji zamykajacej, drugi 200 mm - w funkcji otwierającej od płaszczyzny odniesienia.
|
PCP - G ¼' B - H - PC2 - 1 - z - 0100 - z - 0200 |
Uwaga!
Producent zastrzega sobie prawo wprowadzenia zmian w ramach modernizacji wyrobu.
